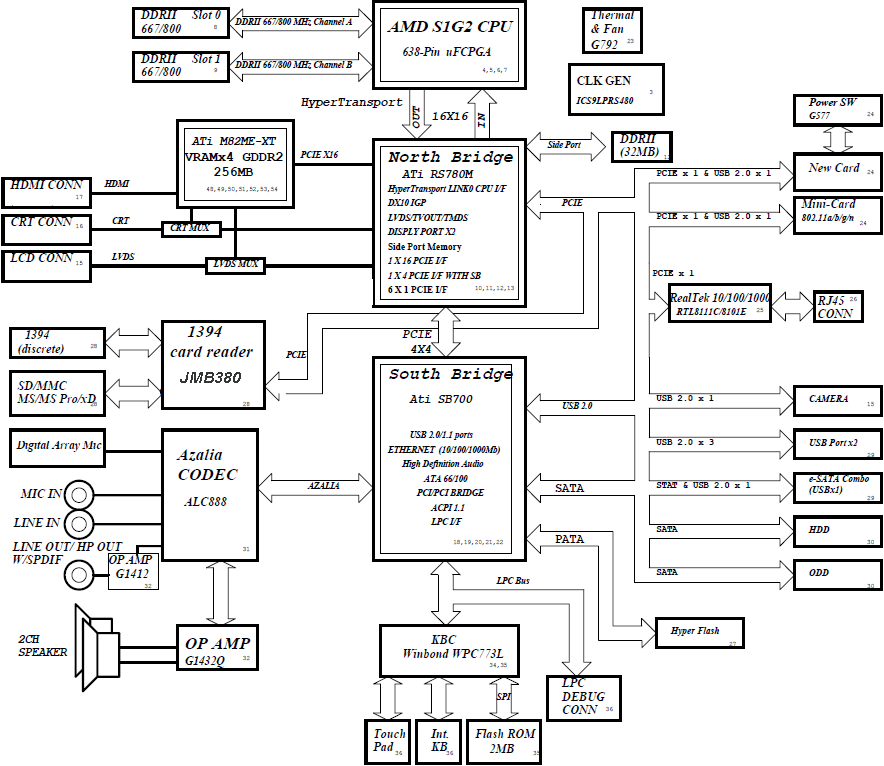

Fujitsu-Siemens AMILO Pa3553, Laptop Motherboard Schematic diagram
Click on picture to enlarge |
Included: POWER BLOCK DIAGRAM CPU :AMD S1G2 Clock Generator :ICS9LPRS480 Chipset :ATi RS780M // Ati SB700 VGA: ATi M82ME-XT Thermal Sensor :G792 Audio :ALC888,G1432Q,G1412 KBC(EC),SIO :Winbond WPC773L LAN Controller :RTL8111C(8102E) Card BUS contr.,etc...:JMB380 <Power System> ISL6265 TPS51124 TPS51125 TPS51125 BQ24745 G957 G9161 RT9026PFP G9131 Total Pages :62 File type : PDF Language : English |
---|
