Fujitsu-Siemens AMILO Pi1536xx (xx- dig. or blank), Laptop Motherboard Schematic diagram
Click on picture to enlarge |

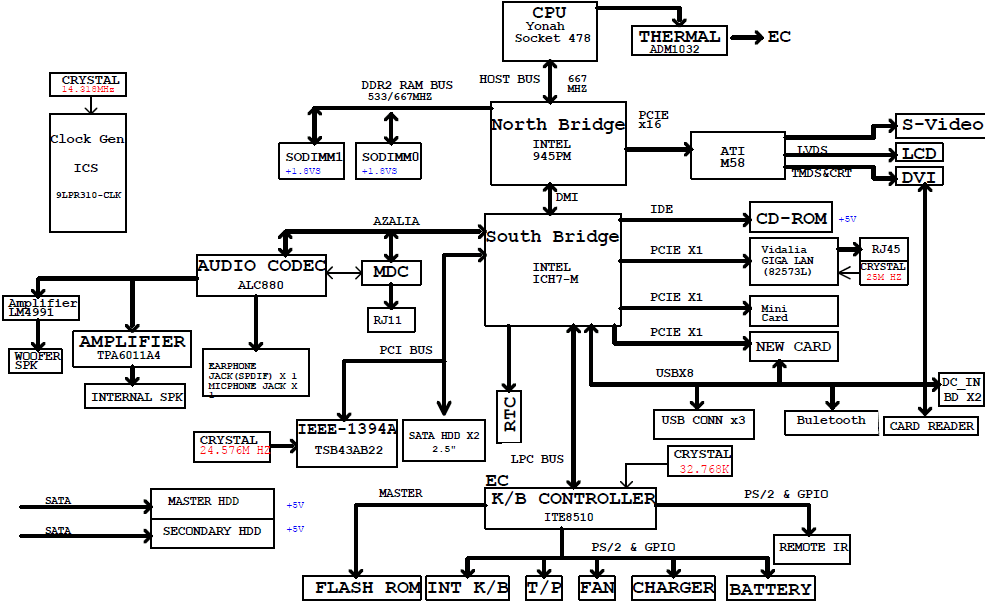

Included: POWER BLOCK DIAGRAM,System Power On Sequence Timing diagram CPU :Intel Yonah Clock Generator :ICS9LPR310 Chipset :Intel 945PM // ICH7-M VGA: ATI M58 Thermal Sensor :ADM1032 Audio :ALC880,TPA6011A4,LM4991 KBC(EC),SIO :IT8510E LAN Controller :RTL8110SBL (82573L) Card BUS contr.,etc...:TSB43AB22A,VT6421(RAID) <Power System> TL594 MAX1902 OZ813 OZ818 RT9173B ISL6262 Total Pages :34 ! Audio/Modem/LED/USB board schematic diagrams are not included File type : PDF Language : English/Japanese |
---|
