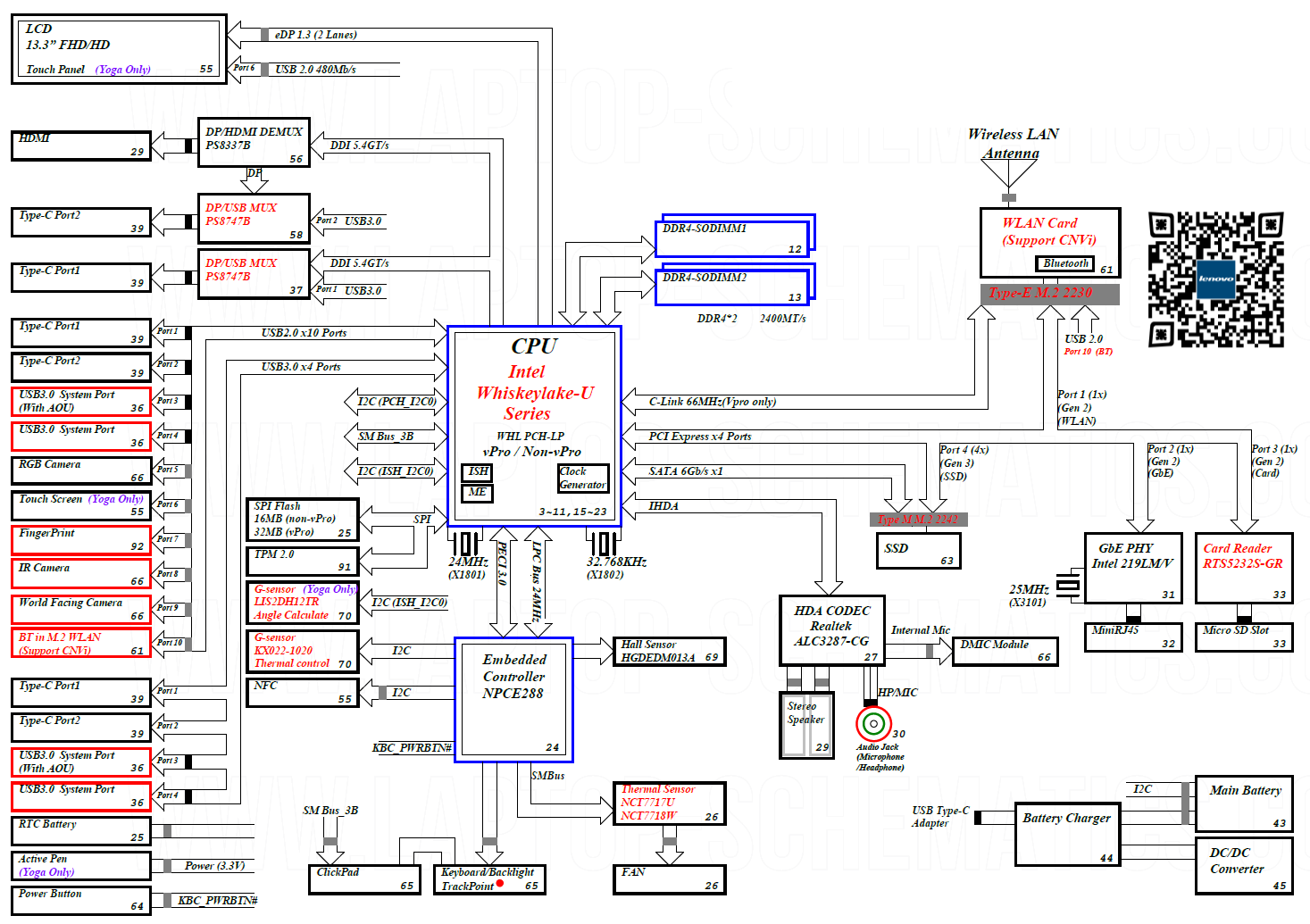

Lenovo L series laptops (ThinkPad) L390 laptop (ThinkPad) (Type 20NR, 20NS), Motherboard Schematic diagram
Click on picture to enlarge |
What's included: - 3 Schematic diagrams for MB, Sensor & Power Button boards Major components: CPU/HUB/RAM : Intel WhiskeyLake-U/R / DDDR4 GPU/VRAM : UMA EC : NPCE288 LAN : WGI219LM Cardreader : RTS5232S Audio : ALC3287 SPI Flash: : OR/OR W25Q128JVSIQ/ MX25L12873FM2I-10G/ MT25QL128ABA1ESE-0SIT/ MX25L12872FM2I-10G/ W25Q256JVEIQ/ MX25L25673GM2I-08G/ GD25B256DYIGR HDMI : PS8337B USB : PS8747B TPM : ST33HTPH2E32AHC0 Sensors : LIS2DH12TR, KX022-1020, NCT7717U, NCT7718W, HGDEDM013A Power : BQ25710ARSNR TPS51225BRUKR NCP81218MNTXG NCP302045MNTXG NCP302035MNTXG NCP81253MNTBG RT8231AGQW RT8231AGQW RT5797ALGQW RT8231AGQW File type : PDF (Searchable) Language : English |
---|
