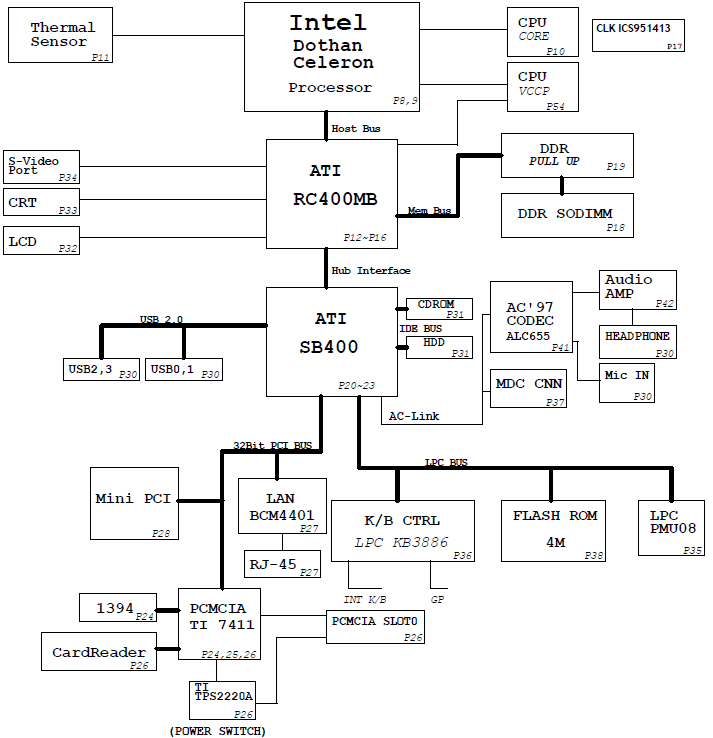

Fujitsu-Siemens AMILO L1310, Motherboard schematic diagram Schematic diagram
Click on picture to enlarge |
Major components CPU :Intel Dothan Thermal Sensor :G795S1U North Bridge :ATI RC400MB South Bridge :ATI SB400 Video :UMA Clock Generator :ICS951413 Audio Codec :ALC655 Audio Amplifier :G1420F31 KBC(Embeded Controller),SIO :KB3886 / ASIC PMU08A (M38857M8-A09HP) LAN Controller :BCM4401 CardBUS/1394/Cardreader Contr.:TI 7411 <Power System> FAN5234QSCX ISL6227CA-T MAX1999 ISL6227CA-T MAX1999 SL6227CA-T MB3887PFV Total Pages : 59 File type : PDF Language : English |
---|
