Acer Aspire 7745Z, Laptop motherboard Schematic diagram
Click on picture to enlarge |

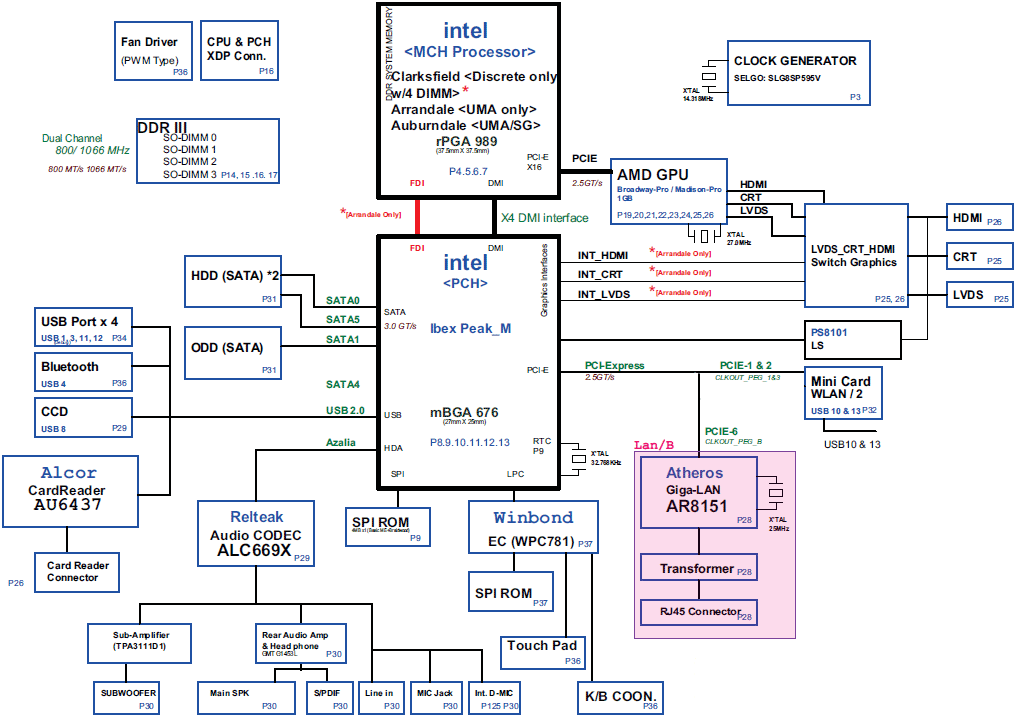

Major components CPU :Intel Arrandale / Auburndale/ Clarksfield Chipset :Intel PCH Ibex Peak_M VGA :UMA / Switchable / DIS (AMD Broadway-Pro or Madison-Pro) Clock Generator :SELGO SLG8SP595V Audio Codec :ALC669X Audio Amplifier :G1453L + TPA3111D1 KBC(Embeded Controller),SIO :Winbond WPC781 LAN Controller :Atheros AR8151 CardBUS/1394/Cardreader Contr.:AU6437 <Power System> GPU CORE PWR :ISL6264 GPU IO PWR :ISL62827 +1.0V/+1.5V :G93334 CPU VGFX_AXG :ISL62881 3/5V SYS PWR :ISL6237 CPU CORE PWR :ISL62882 CPU VTT :UP61111AQDD VTT 1.05V :UP61111AQDD DDR3 PWR :TPS5116 CHARGER :ISL88731 File tipe : PDF Language : English |
---|
