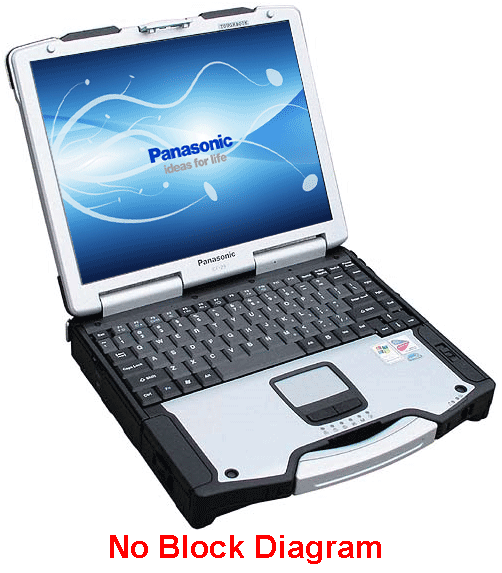

Panasonic Toughbook CF-29, Laptop Motherboard Schematic diagram

Click on picture to enlarge

Price: US $15.00

This is the Motherboard Schematic Diagram and Service Manual for
Panasonic ToughtBook CF-29 (Intel MONTARA 855GM / ICH-4M/ UMA Gfx)

Major components:

CPU : Intel Pentium M (Banias)
Clock Generator : IMIC9716CTB
Chipset :Intel MONTARA 855GM / ICH-4M
Video : UMA
EC(KBC)/SIO : Renesas M306K7F8LRP / SMSC SIO10N268
LAN: Realtec RTL8139DL
Audio codec: SigmaTel STAC9753T
Audio AMP : TPA0122PWPR
PCMCIA Controller : Ricoh RL5C475II

VCore : LM27291LQX
VCCP, VCMCH : FAN5236QSCX
2.5V/1.25V : FAN5234QSCX/LP2996MX
3.3V/5.0V : SI786LG-T1
Charger : LTC4008EGN

File type : PDF (No Block Diagram)
Language : English

The Service Manual contains :

1 Diagnosis Procedure
2 Power-On Self Test (Boot Check)
3 List of Error Codes
4 Diagnostic Test
5 Self Diagnosis Test
6 Wiring Connection Diagram
7 Disassembly/Reassembly
8 Exploded View
9 Replacement Parts List
Updated: 29-10-2010
