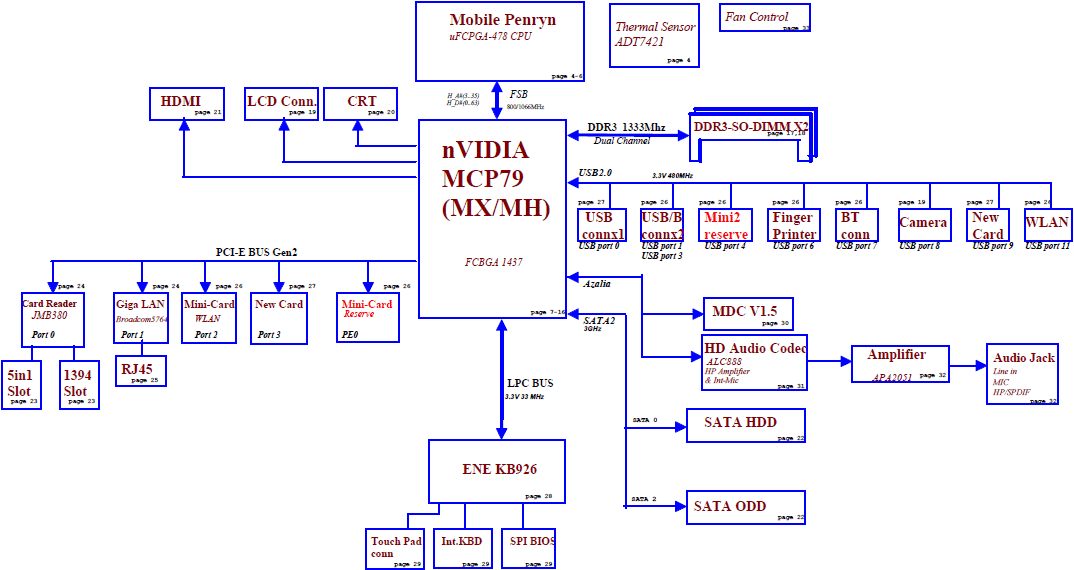

Acer Aspire 5737Z, Motherboard schematic diagram Schematic diagram

Click on picture to enlarge

Price: US $22.50

Major components

CPU :Intel Penryn
North Bridge :nVIDIA MCP79 (MX/MH)
South Bridge :nVIDIA MCP79 (MX/MH)
VGA :UMA
Clock Generator :
Thermal Sensor :ADT7421
Audio Codec :ALC888
Audio Amplifier :APA2051
KBC(Embeded Controller),SIO :ENE KB926
LAN Controller :Broadcom5764
CardBUS/1394/Cardreader Contr.:JMB380

<Power System>

ISL6262ACRZ
APL5913
APL5331KAC
TPS51117RGYR
ISL6268CAZ
TPS51117RGYR
BQ24751ARHDR
ISL6237IRZ

Total Pages : 47
File tipe : PDF
Language : English
Updated: 08-01-2010
