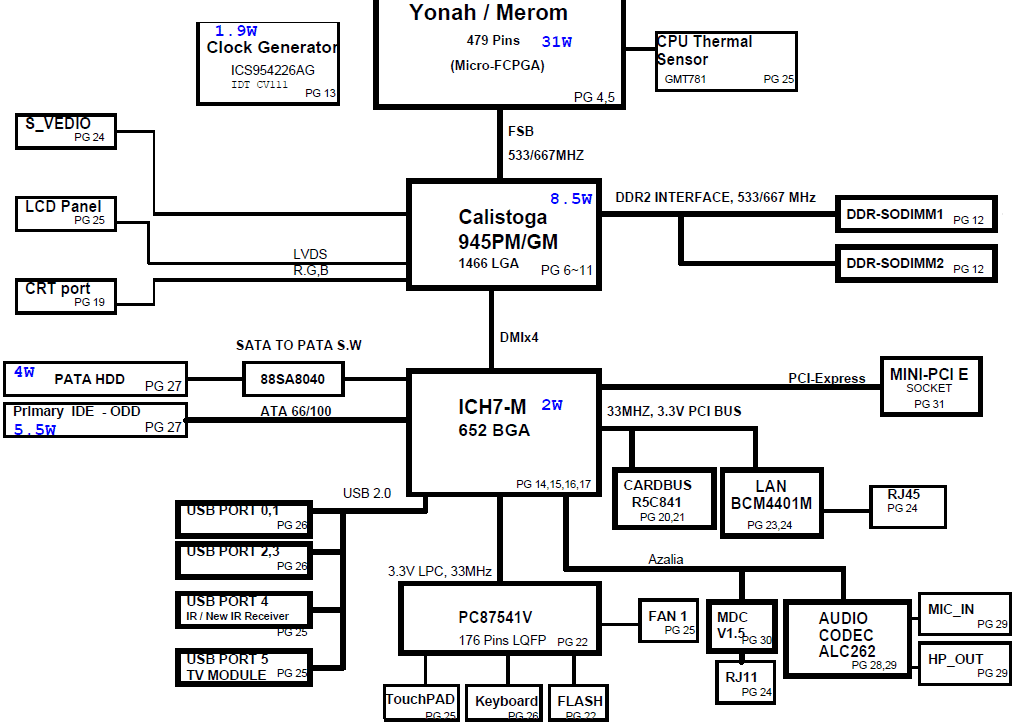

Fujitsu-Siemens LIFEBOOK N3430, Laptop Motherboard Schematic diagram

Click on picture to enlarge

Price: US $15.00

CPU :Intel Yonah / Merom
Clock Generator :ICS954226AG
Chipset :Intel Calistoga 945GM/PM // ICH7-M
VGA: UMA
Thermal Sensor :GMT781
Audio :ALC262,LM4801
KBC(EC),SIO :PC87541V
LAN Controller :BCM4401M
Card BUS contr.,etc...:R5C841,88SA8040(Sata>Pata)

<Power System>

MAX8736ETL+
MAX8552EUB+
MAX1845EEI
MAX1999EAI+
MAX8632ETI+
MAX8724ETI+
G914E

Total Pages :44
File type : PDF
Language : English
Updated: 19-03-2010
Copyright © 2008-2022 www.laptop-schematics.com
