Fujitsu-Siemens LIFEBOOK S6010, Laptop Motherboard Schematic diagram

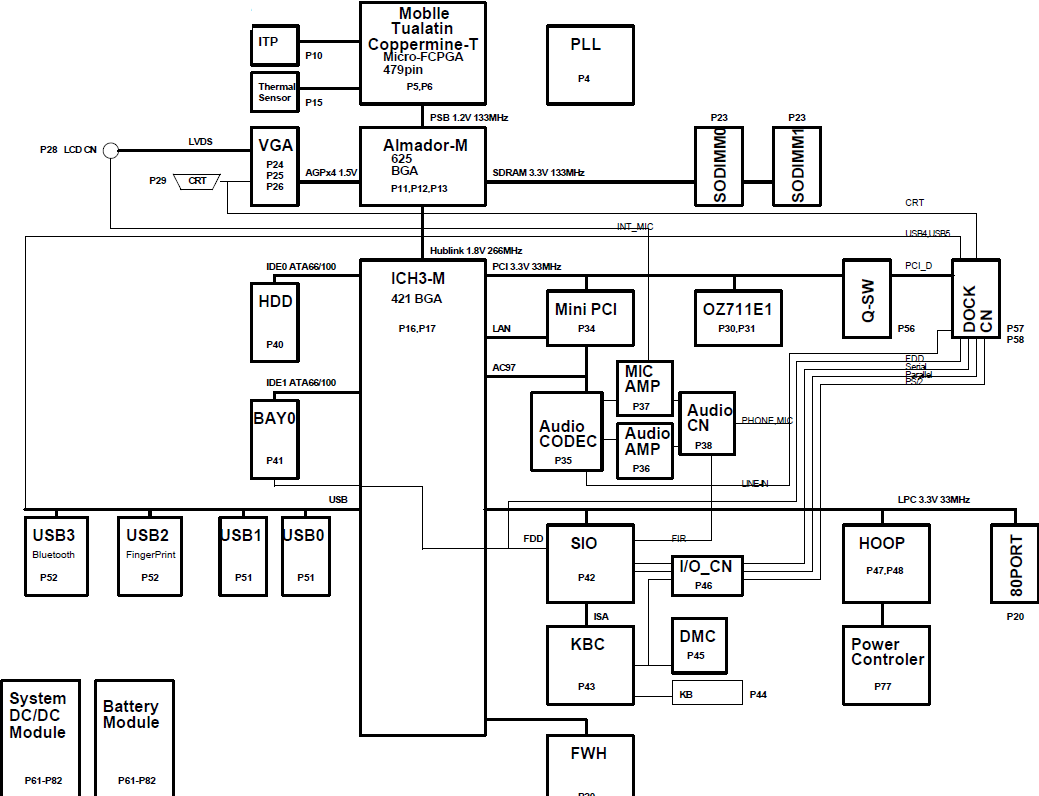

Click on picture to enlarge

Price: US $9.75

*Power Block Diagram is included

CPU : Intel Tualatin/Coppermine-T
Clock Generator :CY28322
Chipset : Intel Almador-M // ICH3-M
Thermal Sensor :ADM1030
Audio :STAC9767T,BH7884
KBC(EC),SIO :MB89577 / MB89P578
LAN Controller :RTL8139CL

<Power System>

NM24C02LMT8
BD3180FV
BD3180FV
BD6520FP
BD6520FP
BD6522FP
BD6520F
S-80761SL
LP2951ACDM
NJU7241F40
BA3948FP
LP2951ACDM
PQ070XZ1HZP
PQ070XZ1HZP
BA3965FP
MB3879
TPS5120
LTC1773
LTC3778

Total Pages :69
File type : PDF
Language : English/Japanese
Updated: 18-03-2010
