Fujitsu-Siemens AMILO PRO V3205, Laptop Motherboard Schematic diagram

Click on picture to enlarge

Price: US $11.25

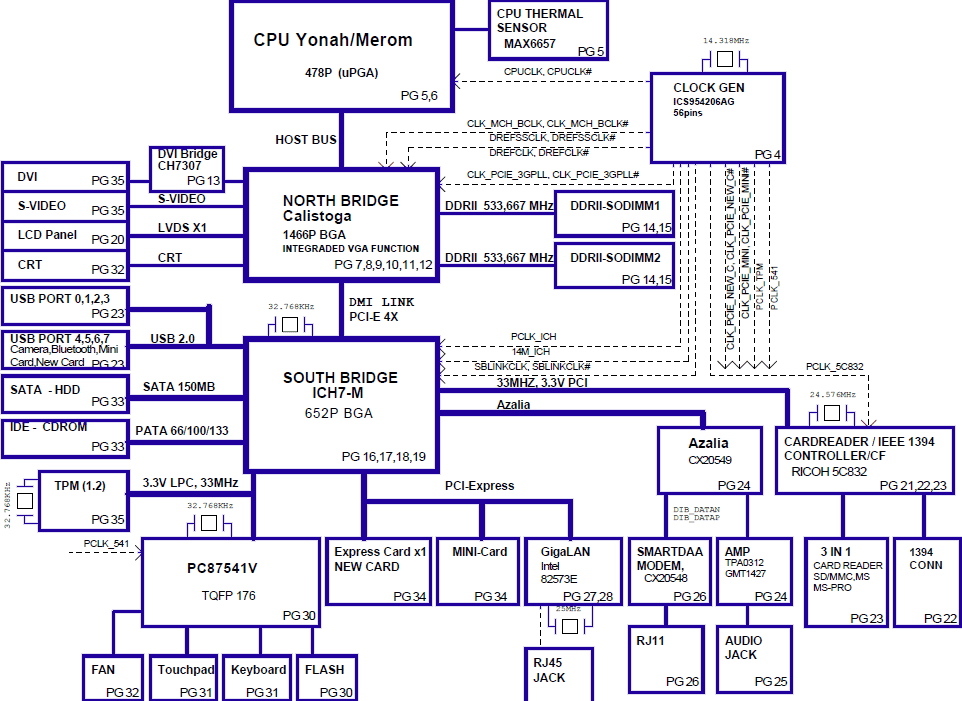

*SYSTEM POWER BLOCK DIAGRAM is included

CPU : Intel Yonah/Merom
Clock Generator :ICS954206AG
Chipset : Intek Calistoga GM // ICH7-M
Video: UMA
Thermal Sensor :MAX6657
Audio :CX20549,TPA0312,GMT1427
KBC(Embeded Controller),SIO :PC87541V
LAN Controller :Intel 82573E
Card BUB Contr., etc...:RICOH 5C832

<Power System>

MAX8743
MAX8771
MAX8734
MAX8632
MAX8724

Total Pages :42
File type : PDF
Language : English
Updated: 18-03-2010
